一、產品介紹：
DBT型智能電力電容器是北海市深藍科技發展有限責任公司獨立研制、生產的擁有自主知識產權的高新技術產品，通過電力工業部無功補償裝置測試中心型式試驗。產品基于微電子技術，整合了自動測控、無功優化、過零投切、多重保護、網絡通訊、大屏幕顯示等先進技術，在最小的空間實現了低壓無功補償全部功能，還能變化著不同組合構建不同補償方案，是實現無功補償裝置智能化、模塊化、標準化、集約化的最佳配合。
產品有三相三角形及星形接法形式，既可單臺使用，也可多臺組合構成補償系統使用，可方便地實現就地、分散、集中自動補償功能，還能滿足三相不平衡場合的混合補償要求。采用該產品可改變傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償裝備具有補償效果好，體積更小、功耗低、使用更靈活、更靠近負載、維護更方便的特點，適應現代電網對無功補償?shù)母咭蟆?/p>
二、基本原理：
DBT型智能電力電容器主要由無功控制器、復合開關、干式電容器三部分組成。無功控制器動態監測系統三相電壓、電流及相位差，判定系統的無功缺額，當系統的無功缺額超過控制器的設定值，復合開關即執行控制器指令，電壓過零投入電容器（可分相或三相投），提高系統的功率因數；當無功缺額低于設定值或系統出現故障，復合開關會自動切出，降低線路損耗。
內置的復合開關是關鍵組件，影響智能電容器的使用壽命。我們是國內首家研制、生產復合開關的企業，復合開關國標起草單位，生產復合開關投切壽命100萬次。我們生產的復合開關在電壓過零瞬間可控硅導通，穩定后磁保持繼電器吸合導通，可控硅退出；切出時是可控硅導通后，磁保持繼電器退出之后，可控硅在電流過零后自然退出。實現無涌流、不拉弧、無諧波注入、能耗小，延長了電容器的使用壽命、減少了投切電容器對電網的沖擊，改善了電網的電能質量。
三、主要技術特點和性能
1. 安裝方便、靈活 ：產品可臥式安裝、立式安裝（掛式安裝，適用于電器梁安裝），對安裝空間要求低，適合范圍廣，對于老箱體的改造，更是方便容易；
2. 積木結構、簡單擴容：由于體積小、接線簡單，最多可擴至32路，根據負載無功最大缺額，任意增加電容組合，達到最佳補償目標。
3. 干式電容器：電容器采用高品質純干式阻燃性環氧樹脂電力電容器，無泄漏、整體阻燃防爆、綠色環保、年衰減率小于1.0％；
4. 快速保護：采用高品質熔斷器做保護，其高分斷的特性，使智能電容器安全可靠，杜絕了故障擴大；
5. 可外置面板：產品具備可拆卸的大屏幕液晶顯示及控制操作面板，面板變換不同安裝位置可構成臥式，立式兩種安裝形式；也可延長連接引線，把顯示及操作面板安裝在配電柜面板上。
6. 多功能液晶顯示：大屏液晶能顯示三相電流、電壓、功率因素，電容器工作電流、投切狀態、故障狀態等信息；
7. 電容量監測：電容器的容量衰減是低壓電力電容器質量的最重要指標，DBT智能型電容器能夠自動對各相工作電流進行測量、顯示，即是對各相容量測量、顯示，容量衰減到70％作為故障報警;
8. 智能網絡：多臺智能電容器聯網使用時，自動生成主機、其余為從機，從而構成低壓無功自動控制系統；個別從機出現故障，自動退出，不影響其余工作，如果主機故障，自動退出，在其余從機中產生一個新的主機，組成一個新的系統；控制器自動查詢系統內電容器的容量，按優化原則進行投切，以達到最優的補償效果。
9. 分相補償：當三相無功缺額不等，系統自動投入分相補償（可選），調節三相不平衡。
10.完善的保護：產品全程采用計算機監控，每一個節點都設置了檢測流程，嚴密監控系統運行，具有如下保護功能：
電壓故障保護：當系統出現過壓、欠壓、缺相和三相不平衡時，拒絕投入電容器；已投入的全部退出。
電流故障保護：當電流超過設定的保護電流，則系統斷開該路電容器，保證系統的正常運行。
溫度故障保護：電容器內裝有溫度傳感器，可監測因過電壓、過諧波、電容器漏電流大、環境溫度高等造成電容器內部溫度過高，超出系統設置的保護溫度，則斷開該組電容，延長電容器的使用壽命。
停電保護：遇突然停電，系統自動復零，電容器全部退投。
自診斷故障保護：系統自動監測可控硅、磁保持繼電器的運行，出現故障，開關拒絕閉合或自動退投斷開。
四、型號說明：

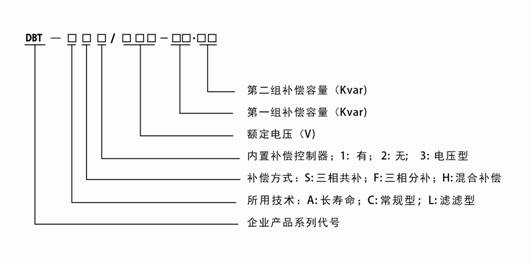

如：DBT-CS1/450-20.10,表示常規型，內置補償控制器，三相共補，第一組電容為20kvar; 第二組無功輸出均為10kvar，總?cè)萘繛?0kvar的智能型電容器。
型號規格 |
補償方式 |
容量（Kvar） |
第一組 |
第二組 |
補償方案 |
DBT-CS1/450-20.20 |
三相共補 |
40 |
20 |
20 |
二共 |
DBT-CS1/450-20.10 |
30 |
20 |
10 |
||
DBT-CS1/450-10.10 |
20 |
10 |
10 |
||
DBT-CF1/250-20 |
三相分補 |
20 |
20 |
|
一分 |
DBT-CF1/250-10 |
10 |
10 |
|
||
DBT-CH1/450-20.10 |
混合補償 |
30 |
20 |
10 |
一共一分 |
DBT-CH1/450-10.10 |
20 |
10 |
10 |
||
|
|||||
五、容量規格：
裝置內部由六只單相電容器組成，通過投切開關的不同組合，會輸出不同的補償效果，
六、主要技術指標
1、環境條件
溫度：-25℃～65℃
相對濕度：4℃，20%～90%
大氣壓力：70kPa～106kPa
2、電源條件
額定電壓：380V/220V三相四線交流50HZ；
允許偏差：±20%；
電壓波形：正弦波，總畸變率不大于5%；
3、測量精度
電壓：≦0.5%
電流：≦1.0%
功率：≦1.0%
4、保護誤差
電壓：≦0.5%
電流：≦1.0%
溫度：±1℃
時間：±0.01S
5、無功補償參數
電容器投切時隔：≥10S（可設定）
無功容量：單臺≦（20+20）Kvar(三相共補)、≦20Kvar(三相分補)。
6、可靠性參數
控制準確率：100%；
可投切次數：≥100萬次；
采樣靈敏度：≦20mA
投切開關耐壓：≥2500V AC
七、產品尺寸（圖）
產品外形尺寸：410（寬）×215（高）×128（深）mm
安裝孔尺寸：395×80 mm
八：多方向一次接線端子

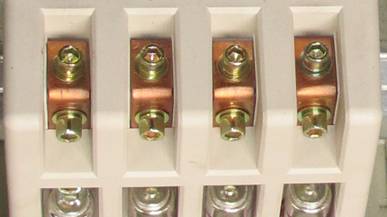

一次接線端子特寫：
接線方式靈活，有兩個方向的接線端子，配合智能型電容器安裝固定方式的不同，選擇不同方向的接線方式、靈活使用。
九：安裝方式實例：

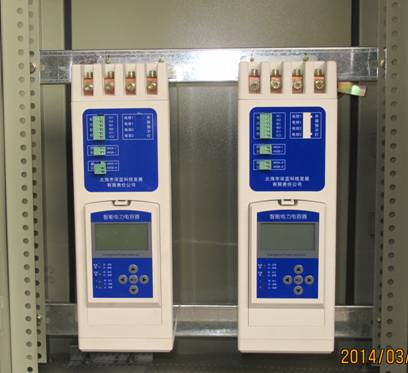

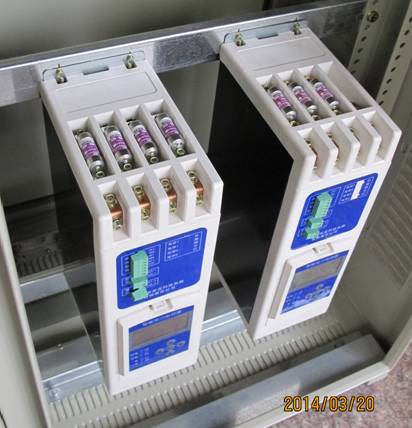

1：立式安裝方式

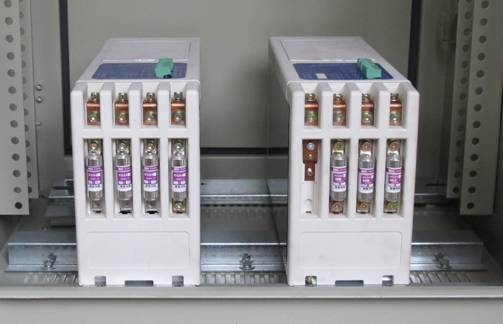

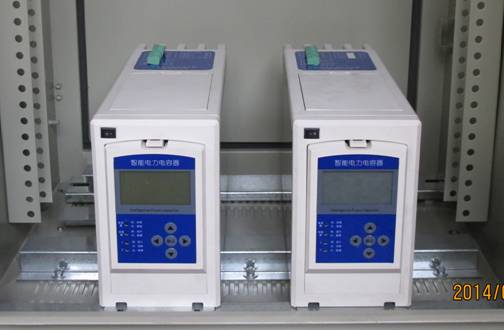

2：臥式安裝方式
